Melting equipment

Our melting units with tank capacities of up to 80 litres, as well as the SM Klebetechnik bag melters for melting cartridges or sticks, are available in various sizes and configurations and can be combined with a variety of other devices.

For dispensing non-reactive adhesives

Our melting units with 0.5 to 1,000 litre tank capacity for dispensing adhesives feature constant melting performance and uniform adhesive application.

Tank-melting units 10l – GS10

Tank melting devices for processing hot melt.

Technical data:

Tank volume: 10 Litre
Heating: Electrics
Heating capacity: 1,8 KW
Melting capacity: to 5 kg/h*
Voltage: 3/N/PE 400 V AC, 50 Hz
Pump size: 1ccm -8ccm
Pump capacity: 10 kg/h – 40 kg/h
Pump drive: current motor
Motor capacity: 250 W
Hose connection: 1 – 4
Dimensions L/B/H: 710 x 390 x 420mm
*Klebstoffabhängig

Schmelzgerät 20 Liter – GS20

Auftragsgerät mit 20 Liter Tankinhalt zur Verarbeitung von EVA und Polyamid. Förderung durch Zahnradpumpe. Automatische Anfahrsicherung für die Pumpe. Stand-By Funktion durch Temperaturabsenklogik.

Antihaftbeschichtung des Schmelzbehälters. Anschluss für externe Leitspannung. Optional mit Niveaukontrolle, Druckmessung und Wochenzeitschaltuhr.

Tankinhalt: 20 Liter
Spannung: 3/N/PE 400V AC 50 Hz
Heizleistung: 3,6 KW
Schmelzleistung: bis 15 Kg/h (Klebstoff-Abhängig)
Temperaturregelung: PID-Steck- /Mehrkanalregler
Pumpengrößen: 2 ccm bis 16 ccm
Förderleistungen: 5 Kg/h bis 40 Kg/h
Pumpenantrieb: Drehstrommotor
Motorleistungen: 0,25 KW bis 0,75 KW
Zahnradpumpen: 1 bis 2
Schlauchanschlüsse: 1 bis 4
Gewicht: ca. 75 Kg
Abmessungen L,B,H: 760 x 375 x 710 mm

For dispensing high melting point adhesives

The SM Klebetechnik high-temperature tank units

Tank applicator 7 l – GP07

Hot melt applicator with dosing gear pump especially suitable for polyamide hot melt adhesives up to 230°C.

Technical data:

Heating: Electric
Heating capacity: 2.8 KW
Melting capacity: Up to 5 kg/h*
Voltage: 3 x 400 V, N, PE, 50 Hz
Conveyor pump: Gear pump
Flow rate: 5 kg/h – 40 kg/h
Pump drive: AC motor
Drive power: 250 W
Speed control: Frequency-controlled
Hose connections: 1
Installation area L/W/H: 740 x 395 x 420mm

* depending on the type of adhesive

Hot melt applicator 45l – GP45

Hot melt applicator with dosing gear pump especially suitable for polyamide hot melt adhesives up to 230°C.

Technical data:

Heating: Electric
Heating capacity: 7.1 KW (9 KW)
Melting capacity: 30 kg/h*
Voltage: 3/N/PE 400 V, 50 Hz
Conveyor pump: 1 – 4 gear pump
Flow rate: 10 kg/h – 150 kg/h
Pump drive: AC motor
Drive power: 0.75 KW – 1.5 KW
Speed control: Frequency-controlled
Hose connections: 1 – 8
Installation area L/W/H: 890 x 710 x 1000 mm**

* depending on the type of adhesive (** optional)

Hot melt applicator 80l – GP80

Hot melt applicator with dosing gear pump especially suitable for polyamide hot melt adhesives up to 230°C.

Technical data:

Heating: Electric
Heating capacity: 9KW
Melting capacity: 60 kg/h*
Voltage: 3/N/PE 400V, 50 Hz
Conveyor pump: 1 – 4 gear pump
Flow rate: 10 kg/h – 300 kg/h
Pump drive: AC motor
Drive power: 0,75 KW – 2,2 KW
Speed control: Frequency-controlled
Hose connections: 1 – 8
Installation area L/W/H: 875 x 800 x 12500 mm**
Weight: approx. 150 kg

* depending on the type of adhesive (** optional)

Bag melters for dispensing reactive adhesives

Our bag melters are designed to gently heat adhesives like PUR and can handle everything from 300g cartridges to 20kg blocks. Our units operate continuously and without the need for nitrogen blanketing.

Bag pressing device 2l – GW02

For the gentle melting of 2 kg PUR candles within foil bags, without pump and Bypass usage. The unit is working by „melt by demand“ principle.

Technical data:

Heating: Electrical
Heating capacity: 1,25 KW
Melt capacity: Bis 2,5 kg/h*
Voltage: 230 V, N, PE, 50 Hz
Delivery pump: no
Glue pressure: 0,5-8bar
Pump capacity: up to 1kg/min
Working pressure: up to 8 bar
Temperature detector: PT100 ( NI120, FEKO, NTC** )
Hose connections: 1-2
Size (Length/Witdh/Height): 726 x 320 x 782mm

*Depends on type of adhesive **Optional

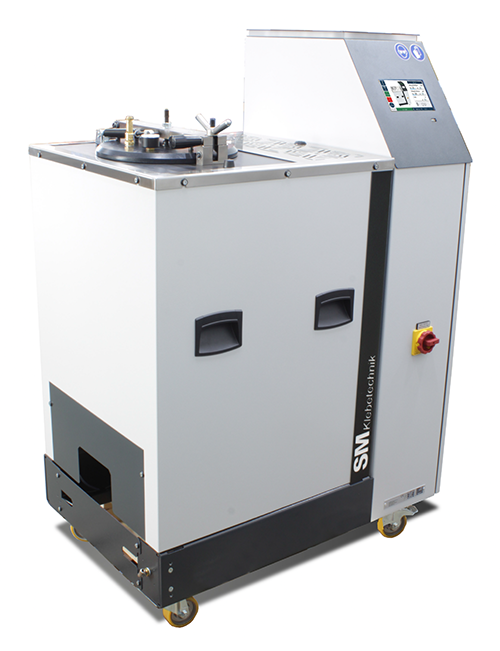

PUR-Auftragsgerät – 22 Liter – GR22

PUR-Klebstoff-Auftragsgerät mit 22 Liter Tankinhalt. Förderung durch Zahnradpumpe. Luftdicht verschließbarer Tank. Mit Stickstoffbegasung oder Drucklufttrocknung. Automatische Anfahrsicherung für die Pumpe. Antihaftbeschichtung des Schmelzbehälters. Anschluss für externe Leitspannung.

Optional mit Anbauniveaukontrolle und Wochenzeitschaltuhr.

Tankinhalt: 1,5×18 Kg Kerzen Ømax 280mm
Spannung: 3/N/PE 400V AC 50 Hz
Heizleistung: 8 KW
Schmelzleistung: 20 Kg/h (Klebstoff-Abhängig)
Temperaturregelung: PID-Steck- /Mehrkanalregler
Pumpengrößen: 2 ccm bis 16 ccm
Förderleistungen: 10 Kg/h bis 80 Kg/h
Pumpenantrieb: Drehstrommotor
Motorleistungen: 0,75 KW
Zahnradpumpe: 1 bis 2
Schlauchanschlüsse: 1 bis 4
Gewicht: ca. 130 Kg
Abmessungen L,B,H: 940 x 480 x 1220 mm

Ask us what we can do for you! We'll develop the machine you need to efficiently apply adhesive.
